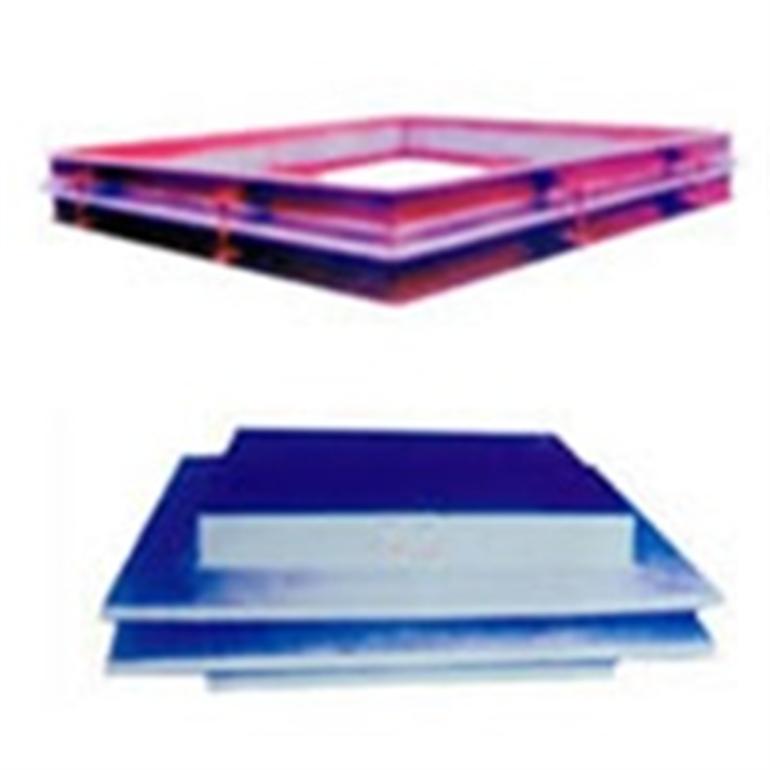

（FGFB型）電廠煙風煤管道補償器屬于一種補償元件，有圓形、矩形、波形，是根據美國CE公司引進技術研制的，在工作中能自由伸縮的彈性補償原件，該產品結構緊湊，工作可靠，成本低廉，適用性強，有防振、防塵、防失調等功能。主一用于電站鍋爐風煙系統中，也適用于冶金化工等其它類似的煙連接管道。
公稱通徑 DN | A | B | B1 | H | A1 | 重量 kg |
mm | ||||||
2000×1000 | 2000 | 1000 | 1413 | 536 | 2413 | 291 |
2000×1300 | 1300 | 1713 | 318.6 | |||
2000×1600 | 1600 | 2013 | 346.1 | |||
2000×1800 | 1800 | 2213 | 346.5 | |||
2000×2000 | 2000 | 2413 | 383 | |||
2200×1200 | 2200 | 1200 | 1613 | 536 | 2613 | 330.8 |
2200×1400 | 1400 | 1813 | 349.3 | |||
2200×1600 | 1600 | 2013 | 367.7 | |||
2200×1800 | 1800 | 2213 | 386.2 | |||
2200×2000 | 2000 | 2413 | 404.6 | |||
2400×1200 | 2400 | 1200 | 1613 | 536 | 2813 | 349.3 |
2400×1400 | 1400 | 1813 | 367.7 | |||
2400×1600 | 1600 | 2013 | 386.7 | |||
2400×1800 | 1800 | 2213 | 404.6 | |||
2400×2000 | 2000 | 2413 | 423.1 | |||
2600×1600 | 2600 | 1600 | 2013 | 536 | 3013 | 404.6 |
2600×1800 | 1000 | 2213 | 423.1 | |||
2600×2000 | 2000 | 2513 | 602 | 3113 | 359.8 | |
2600×2000 | 2200 | 2713 | 686.8 | |||
2800×1800 | 2800 | 1800 | 2313 | 602 | 3313 | 659.8 |
2800×2000 | 2000 | 2513 | 686.8 | |||
2800×2200 | 2200 | 2713 | 713.8 | |||
2800×2400 | 2400 | 2913 | 740.8 | |||
