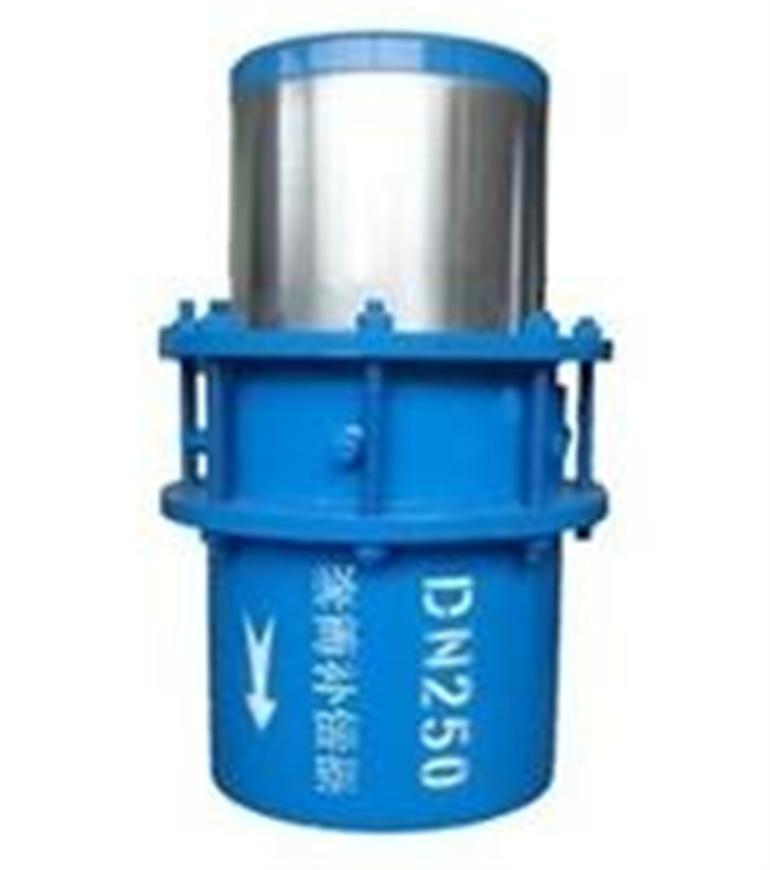

名稱：ZTB直埋型套筒補償器
概述：
直埋型套筒補償器又稱直埋型套筒膨脹節，與套筒補償器結構相似，對于應用在低溫水網的注填式套筒補償器，只要對內套高光潔度滑動表面加以保護，就可用于地下埋設，正常運行情況下（排除地震、地陷等因素影響）能與管道同壽命，勿需維護。對于蒸汽管道地下埋設時，建議使用復合注填式套筒補償器砌檢修井。
直埋型套筒補償器適用于直埋管道，吸收軸向位移，廣泛用于城鎮供暖、冶金、礦山、發電、石油、化工、建筑等行業。
補償器密封圈采用新型材料，耐高溫、防腐蝕、抗老化，適用濕度250℃，特殊情況可達到400℃。
設計條件：公稱壓力PN0.25、0.6、1.0、1.6、2.5MPa
ZTB直埋型套筒補償器數據表
|
公稱直徑 |
芯管內徑 |
芯管外徑 |
法蘭外徑 |
填料長度 |
補償量 |
安裝長度 |
摩擦力 |
重量
（kg） |
|
50
|
47
|
55
|
160
|
56
|
200
|
710
|
1932
|
15.6
|
|
65
|
63
|
71
|
180
|
56
|
200
|
710
|
2485
|
19.4
|
|
（70）
|
65
|
74
|
190
|
56
|
200
|
710
|
2588
|
21.6
|
|
80
|
78
|
87
|
195
|
56
|
200
|
710
|
3002
|
24.0
|
|
100
|
94
|
106
|
215
|
56
|
250
|
830
|
6271
|
38.2
|
|
125
|
117
|
131
|
245
|
56
|
250
|
830
|
7750
|
48.0
|
|
150
|
143
|
157
|
280
|
56
|
250
|
830
|
9288
|
60.0
|
|
200
|
201
|
217
|
345
|
70
|
300
|
945
|
14977
|
102.0
|
|
250
|
253
|
270
|
400
|
70
|
350
|
1045
|
21297
|
139.2
|
|
300
|
303
|
322
|
460
|
91
|
350
|
1065
|
25399
|
162.0
|
|
350
|
353
|
373
|
510
|
91
|
400
|
1245
|
29421
|
222.0
|
|
400
|
404
|
426
|
565
|
91
|
400
|
1245
|
33286
|
247.0
|
|
450
|
455
|
478
|
615
|
91
|
400
|
1245
|
33852
|
271.8
|
|
500
|
505
|
528
|
670
|
91
|
450
|
1375
|
36234
|
370.8
|
|
600
|
603
|
630
|
790
|
91
|
450
|
1375
|
43205
|
481.2
|
|
700
|
693
|
720
|
880
|
91
|
450
|
1375
|
61771
|
517.2
|
|
800
|
792
|
820
|
995
|
112
|
500
|
1565
|
70398
|
828.0
|
|
900
|
890
|
920
|
1095
|
112
|
500
|
1565
|
79025
|
951.6
|
|
1000
|
990
|
1020
|
1195
|
112
|
500
|
1565
|
87653
|
1052.4
|
| 注：當工作壓力不是1.6MPa時，其摩擦力P1= Pc／1.6×PN | ||||||||
