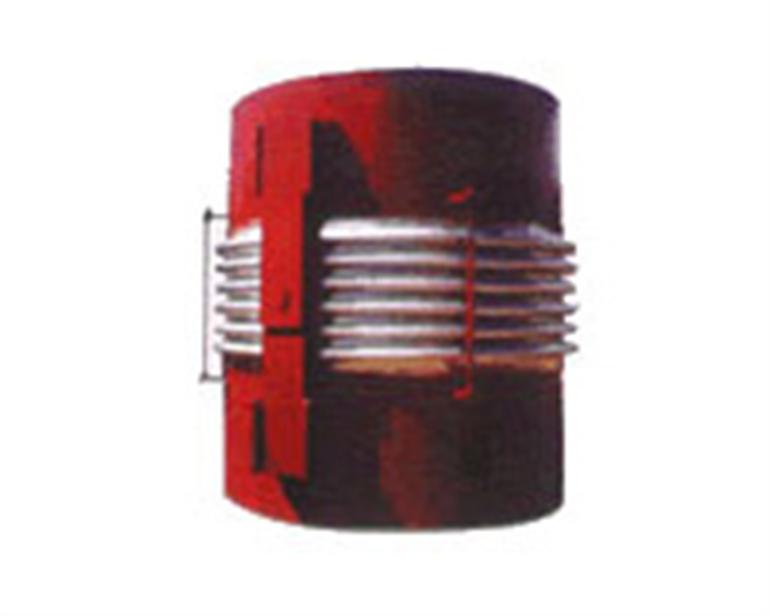

平面鉸鏈波紋補償器(JJL)

發布時間:2019-10-20人氣:43
  • 平面鉸鏈波紋補償器(JJL)

    JJL型平面鉸鏈波紋補償器又稱平面鉸鏈波紋膨脹節。該產品是現代工業管路中的一種高品質的柔性管道,它是由接管、波紋管及與接管相連的一對鉸鏈構成。補償器的鉸鏈具有承受內壓推力的能力,主要用于吸收單平面的角向位移。

安裝使用注意事項:

    1.不銹鋼波紋補償器兩個或三個配套使用。

    2.安裝時不銹鋼補償器的鉸鏈轉動平面必須與位移平面一致。

JJL型平面鉸鏈波紋補償器數據表

通徑DN波數壓力等級MPa
0.250.61.01.62.5
長度mm角向補償量mm/(度)剛度N.m/度
1504600/±6.1/12600/±5.0/23600/±4.3/36600/±3.4/76600/±3.0/87
200600/±8.9/23600/±6.4/50650/±5.1/115650/±4.3/115700/±3.5/278
250600/±6.8/36600/±4.9/79650/±3.6/200650/±3.3/320700/±3.9/489
300650/±7.2/36650/±4.9/109650/±4.0/278750/±3.5/488750/±3.2/594
350650/±7.0/49650/±3.9/109700/±3.3/314750/±2.8/765800/±2.7/832
400650/±5.5/78660/±4.2/123700/±3.5/502750/±2.6/987850/±3.0/1186
450750/±5.0/98750/±3.4/293750/±2.9/754850/±2.9/16751000/±2.2/1312
500750/±5.1/121750/±3.3/469750/±2.2/987850/±1.9/15321000/±2.3/2145
600850/±6.1/187850/±4.4/399900/±3.2/18691000/±2.9/11501100/±2.0/2254
700850/±5.9/187850/±4.2/577950/±3.8/7681100/±3.0/1507-
800900/±5.5/455900/±3.4/7641000/±3.9/16651100/±2.6/2987-
900900/±4.9/364900/±3.3/10541100/±3.8/15621200/±2.2/3398-
10001000/±5.1/9481000/±3.2/20201100/±2.9/56481200/±2.5/5064-
11001000/±4.2/7651000/±3.1/25251100/±2.8/45891300/±2.6/7356-
12001000/±4.1/7691000/±2.8/33861200/±3.1/98701400/±2.9/7598-
14001100/±3.1/13361100/±2.2/56481200/±2.2/16630- -
15001100/±3.9/18641100/±2.1/64891300/±2.5/13353- -
