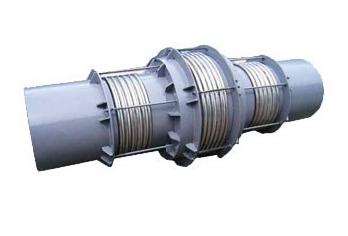

BZYP型直管壓力平衡式波紋補償器又叫做直管壓力平衡式膨脹節。它的結構是由工作波紋管、平衡波紋管、接管、端板及平衡拉桿組成，管道在使用過程中會產生比較大的內壓推力，一般不直接與設備相連接需要通過一定的泄壓手段才能相連。直管壓力平衡波紋補償器的補償系統中的軸向位移，內壓推力自身平衡。

    直管壓力平衡式波紋補償器能通過自身結構使內壓產生的推力保持平衡，而不作用或很少作用于相連設備，且能保持本身的位移補償功能。 在組合電器中經常使用直管壓力平衡波紋補償器，它不僅能補償設備連接中的軸向、徑向位移還能平衡由波紋補償器內壓產生的推力，減少對連接設備或管道的影響。直管壓力平衡波紋補償器平衡內壓產生推力的關鍵是平衡波紋管的有效面積必須是工作波紋管有效面積的兩倍，這樣工作波紋管內壓引起的向外側的軸向推力通過平衡拉桿被平衡波紋管因內壓引起的相反方向的推力所抵消，而無軸向推力輸出，管道或設備不再受力。
    直管壓力平衡波紋補償器屬于一種補償元件，兩端各有一個工作波紋管，中間有一個平衡波紋管，膨脹節通過受力構件（大拉桿或舌管）來承受內壓推力，因此管系只需中間固定支架。此類膨脹節只能吸收軸向位移。

    直管壓力平衡型波紋補償器主要用于吸收軸向與橫向組合位移并能平衡波紋管的壓力推力。該膨脹節為波紋管式結構，內由壓力平衡波紋管和補償波紋管組成，通過壓力平衡波紋管平衡波紋補償器壓力，解除補償器以及管道的自身推力。疲勞壽命[N]=1000次

產品用途：

    該膨脹節從根本上解決了盲板力對固定支架的推力問題，從而簡化了固定支架的設計和施工，降低了工程造價。壓力平衡型膨脹節能補償管道系統中的軸向位移，內壓推力自身平衡，本產品應用于不宜設置固定支架的高物位置管線中。

連接方式：
    1、法蘭連接式　2、接管連接式

安裝使用注意事項：

    1、直管壓力平衡式波紋補償器一般應用在架空的直管線上，水平安裝。

    2、直管壓力平衡式波紋補償器安裝完后，所有的小拉桿須拆除。

    3、為減少波紋管膨脹節對支座的彈性反力，在安裝前可對此類波紋管膨脹節進行預拉或預壓（可通過調整其上的小拉桿實現）。
